Projekt Pavillon Outdoor Living & Pergola
Architektur, Statik & Angebotsprüfung

Bioklimatischer Lamellenpavillon am Naturpool

Planungsdokumentation, 3D-Simulationen, Angebotsauswertung und statische Überprüfung nach DIN EN 1991. Aktuell werden die vorliegenden Leichtbau-Angebote (50–100 kg/m²) durch hochbelastbare Schwerlast-Alternativen (WAREMA L60, HELLA VENTUR, WEINOR Artares) ergänzt.

Vorliegende Angebote (ab 20.392 €) Ausstehende Schwerlast-Anfragen Schneelast-Matrix DIN EN 1991
4.50 × 4.00 m 18,0 m² Dachfläche
20.392 € Bestpreis brutto (KIPF)
50–100 kg/m² Bisherige Angebote
bis 500 kg/m² In Anfrage (L60 / Ventur)

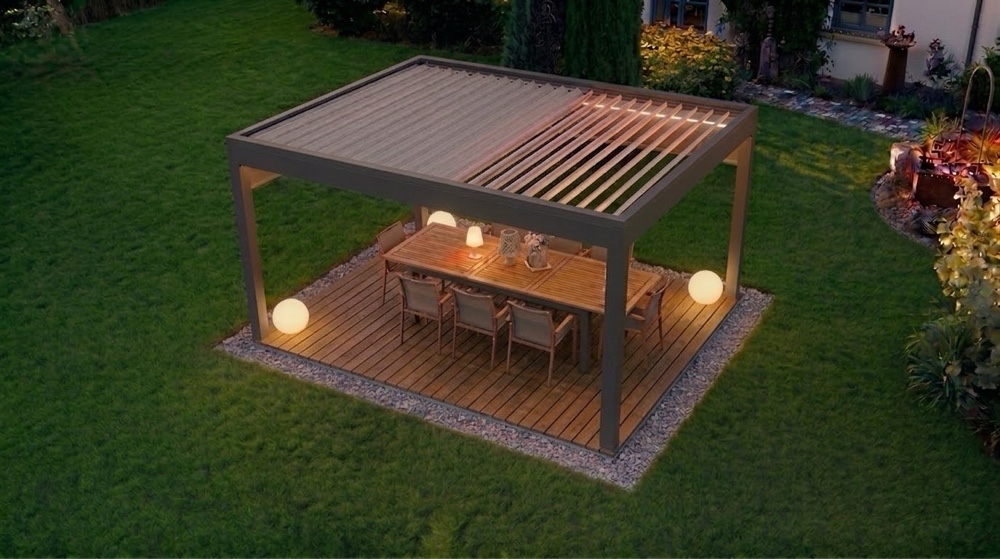

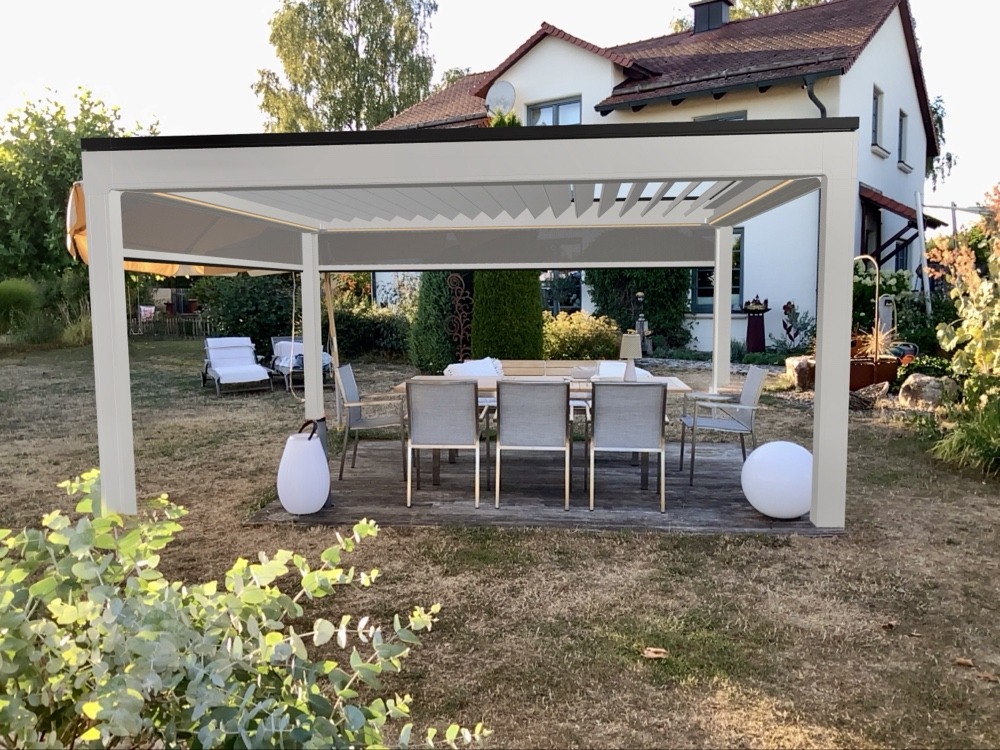

Projekt Pavillon 3D-Simulation (Tag) Projekt Pavillon 3D-Simulation (Dämmerung)
Konzept & Leitidee

Ganzjähriger Komfort direkt am Naturpool

Das vorhandene Holzdeck wird durch einen freistehenden, bioklimatischen Aluminium-Lamellenpavillon zu einem wetterunabhängigen Outdoor-Living-Bereich aufgewertet.

Bioklimatische Regulierung

  • Motorisch verstellbare Aluminiumlamellen (bis zu 150° drehbar)
  • Natürliche Thermik: Aufsteigende Warmluft entweicht durch Kamineffekt
  • Zuverlässiger Blendschutz bei tiefstehender West- und Sommersonne

Wetterfest & Integrierter Ablauf

  • 100% regendicht schließende Hohlkammer-Dachlamellen mit Dichtlippe
  • Umlaufendes 360°-Rinnensystem leitet Wasser verdeckt durch die Pfosten ab
  • Senkrecht geführte Zip-Textilscreens bieten effektiven Windschutz bis 80 km/h

Wirtschaftlich & Geprüft

  • 4 Angebote regionaler Fachbetriebe eingeholt und analysiert
  • Fundament- und Statikanalyse nach Eurocode DIN EN 1991 (Schneelastzone 2)
  • Smart-Home-Einbindung über Funk (WMS / Somfy io) und Wetterstation
Direktvergleich

Vorher & Nachher im interaktiven Slider

Schieben Sie den Trenner nach links oder rechts, um die Transformation vom Schirmbestand zur hochwertigen Ganzjahres-Pergola zu erleben.

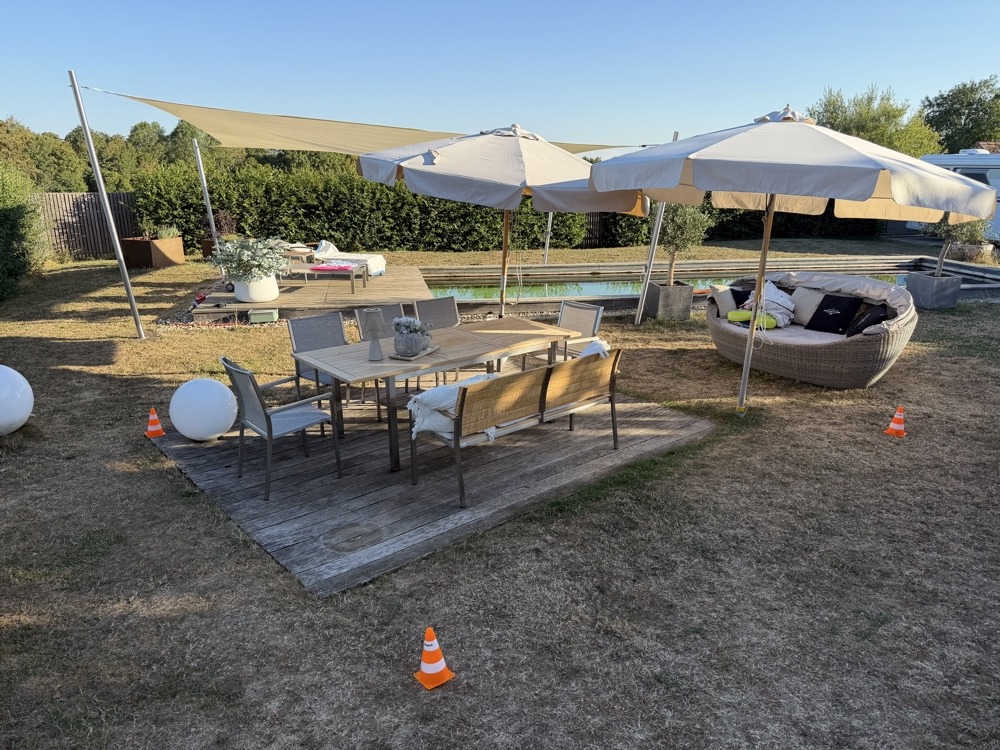

Vorher: Ist-Zustand Terrasse mit Schirmen Vorher (Ist-Zustand Holzdeck)

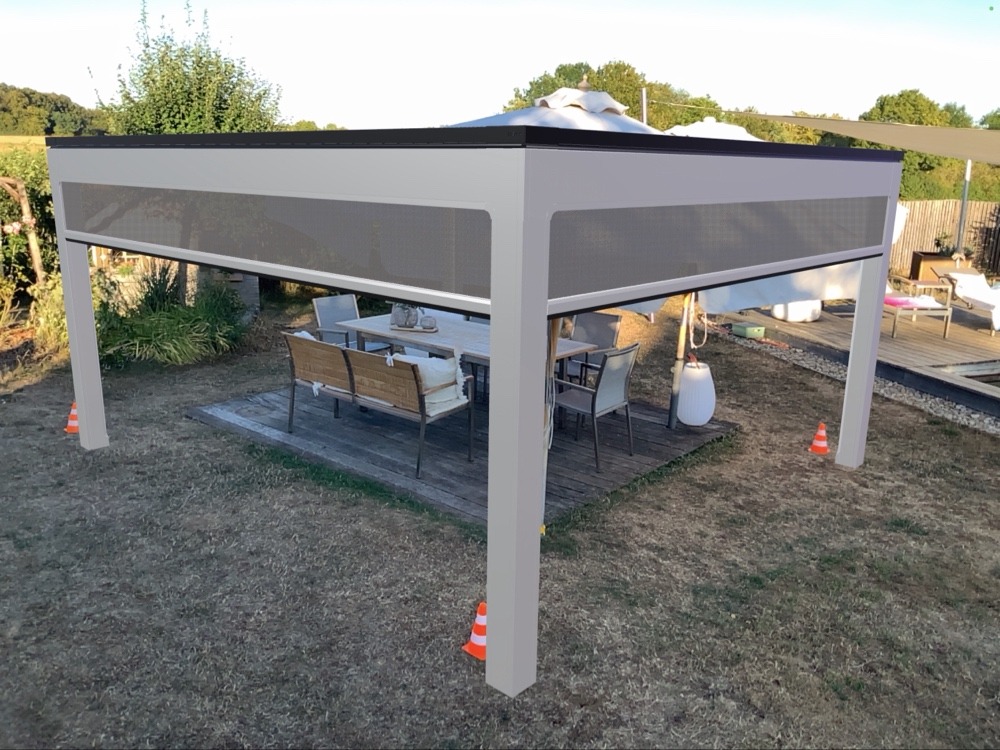

Nachher: 3D-Simulation Pavillon Nachher (3D-Simulation Pavillon)
Tipp: Ziehen Sie den Schieberegler mit der Maus oder dem Finger.
Fundament & Erdarbeiten

Technischer Fundamentplan

Detaillierte Spezifikationen für das kombinierte Ringfundament mit monolithisch verbundener Sohlplatte.

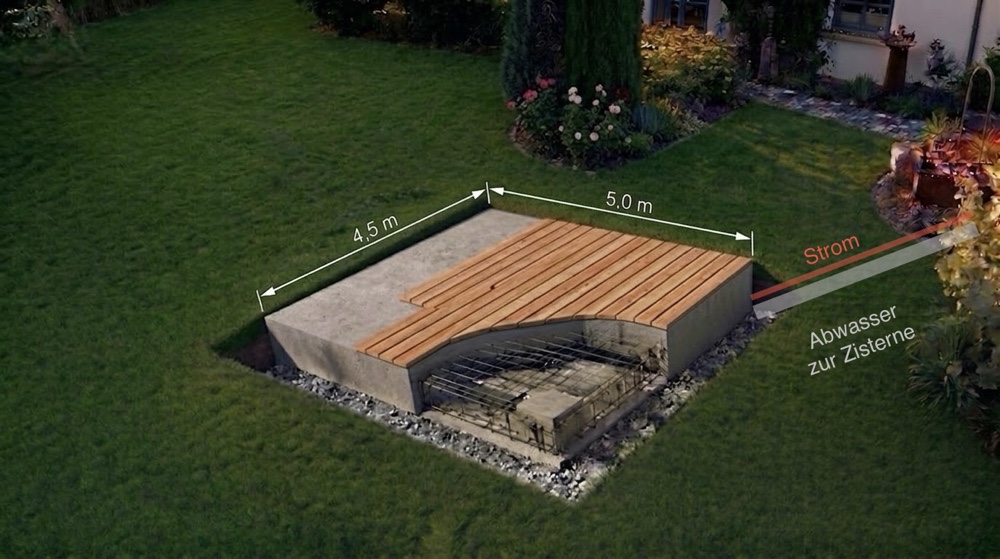

Fundament Abmessungen und Planung

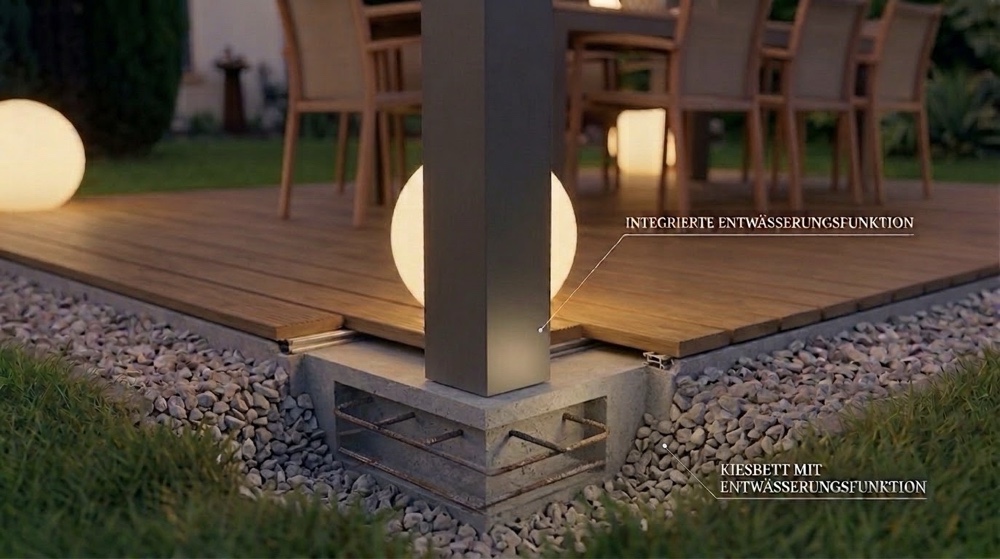

Fundament Detailquerschnitt

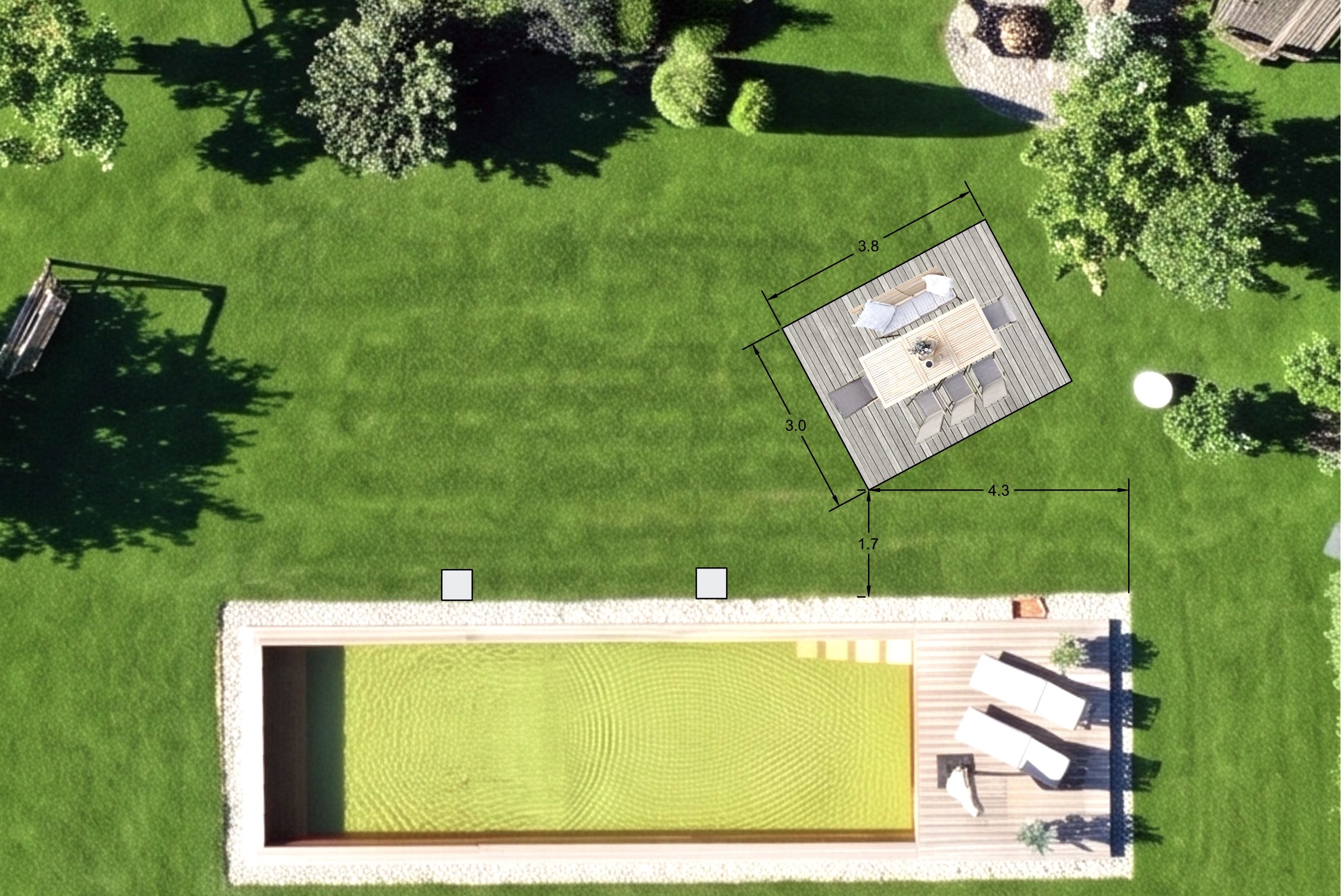

Draufsicht Bestand und Positionierung

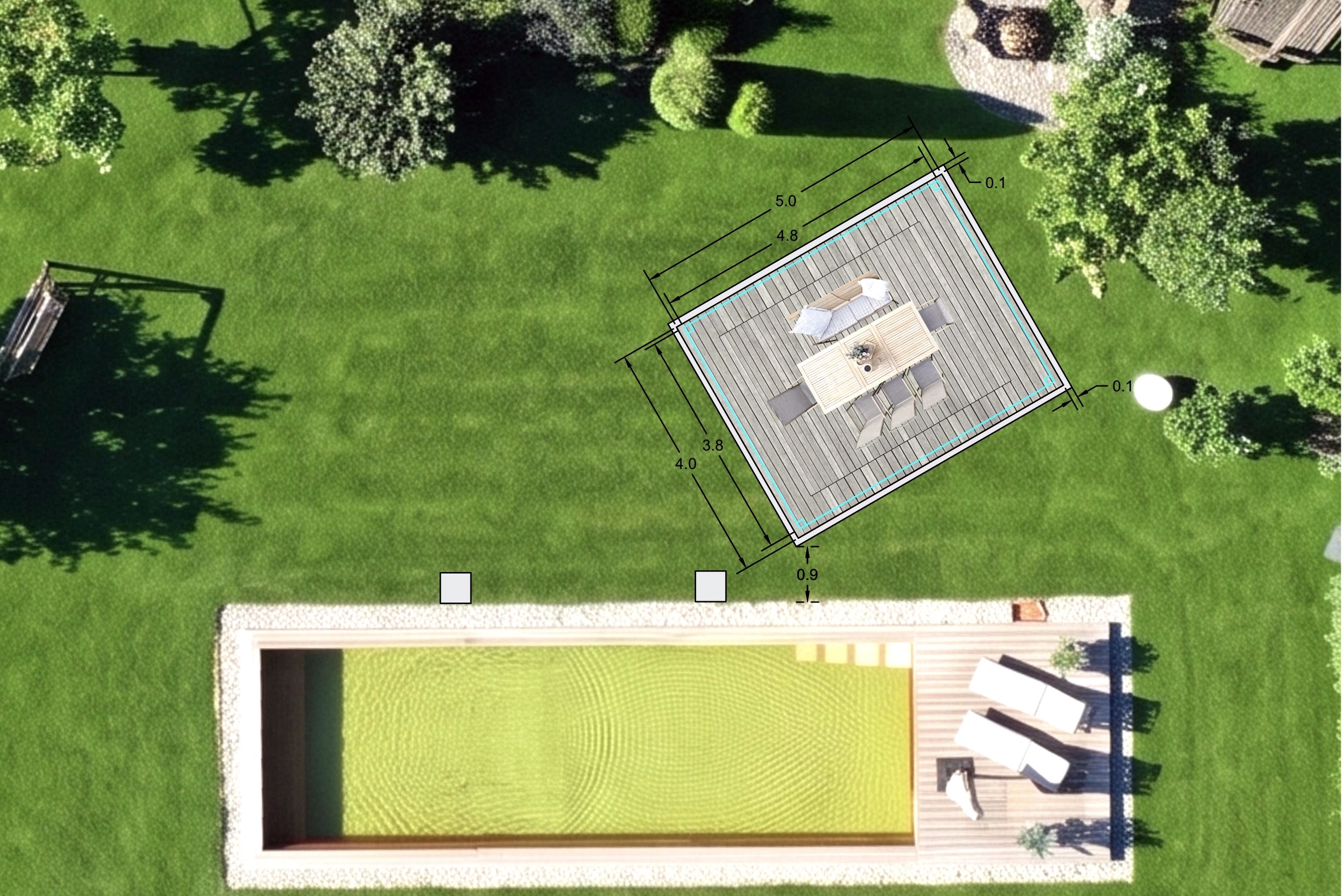

Draufsicht Fundamentplanung

1. Grundabmessungen

  • Gesamtlänge: 5,00 m
  • Gesamtbreite: 4,00 m
  • Fundament-Typ: Kombiniertes Ringfundament mit monolithisch verbundener Sohlplatte (Bodenplatte).
  • Einfassung: Umlaufender 10 cm breiter Kiesgraben, damit Oberflächenwasser besser in den Boden abfließen kann.
  • Frostfreigründung: Gegeben (100 cm Tiefe im Randbereich).

2. Erdarbeiten & Aushub

  • Ringgraben: Umlaufend 60 cm Breite und 100 cm Tiefe.
  • Mittelbereich: Vollflächiger Aushub auf 30 cm Tiefe.
  • Planum: Grabensohle und mittlerer Bereich geebnet und verdichtet.

3. Unterbau & Drainage

  • Kapillarschicht: Ringgraben mit 40 cm Dränagekies (z.B. Rollkies 16/32) auffüllen.
  • Verdichtung: Lagenweise verdichten.
  • Trennschicht: PE-Baufolie über den gesamten Aushub als Trennlage.

4. Bewehrung (Armierung)

  • Ringgraben: Bewehrungskörbe umlaufend, Ecken überlappend verrödelt.
  • Mittelbereich: Zweilagige Bewehrung (z.B. Q-Matten) mit Abstandhaltern (30 cm Betonstärke).
  • Verbund: Anschlussbewehrung fest mit Stahlmatten verbinden.

5. Installationen

  • Elektrik: Leerrohre für Strom exakt an Trägerpfosten positionieren & fixieren.
  • Entwässerung: KG-Rohre für Regenwasser durch Ringgraben nach außen führen.

6. Betonierabschnitt

  • Volumen: Ringgraben ca. 6,3 m³, Mittelbereich ca. 3,8 m³ (Gesamt: 10-11 m³).
  • Spezifikation: Beton der Güteklasse C25/30 empfohlen.
  • Gießvorgang: Monolithisch mit Betonpumpe gießen und mit Innenrüttler verdichten.
Fotogalerie & Renderings

Bildergalerie & Detailaufnahmen

Klicken Sie auf ein Bild, um die hochauflösende Lightbox mit Tastaturnavigation (`←`, `→`, `ESC`) zu öffnen.

Ist-Zustand & Einmessung

Ist-Zustand & Einmessung

Bestehendes Holzdeck mit Sonnenschirmen und markierten Pylonen für die Stützenpositionen.

Bestandsaufnahme Klick zum Vergrößern →
Süd-West mit Screens

Süd-West mit Textilscreens

Heruntergefahrene Zip-Screens für optimalen Wind-, Blend- und Sichtschutz bei tiefstehender Sonne.

Außenansicht Klick zum Vergrößern →

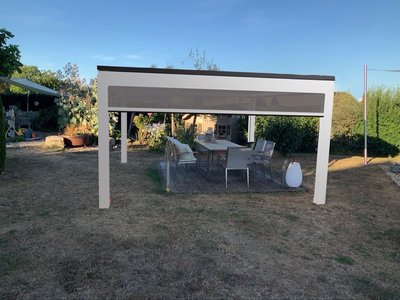

Frontal Gartenansicht

Frontalansicht Garten & Teich

Frontale Perspektive über die Wiesenfläche mit Blick auf die Einbettung des Pavillons.

Außenansicht Klick zum Vergrößern →
Blick Wohnhaus

Blickachse zum Wohnhaus

Geöffnete Aluminiumlamellen lassen natürliches Licht einströmen, ergänzt durch LED-Beleuchtung.

Außenansicht Klick zum Vergrößern →
Abendstimmung & Kugelleuchten

Abendstimmung & Beleuchtung

Atmosphärisches Abend-Szenario mit geschlossenen Dachlamellen und stimmungsvoller LED-Beleuchtung.

Ambiente Klick zum Vergrößern →

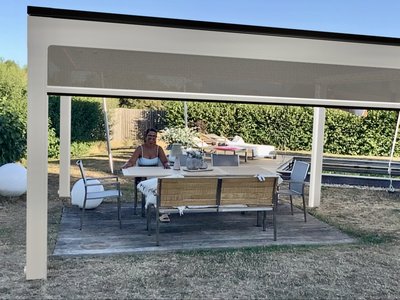

Living & Outdoor Dining

Outdoor Dining & Living

Wohnlicher Essbereich: Komfortabler Schutz vor Sommerhitze und Wind am Naturpool.

Nutzung Klick zum Vergrößern →

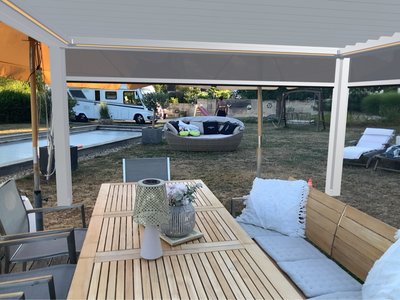

Innenansicht Blick Pool

Innenperspektive mit Poolblick

Blick vom Esstisch durch die filigranen Textilscreens auf den Naturpool und Loungebereich.

Nutzung Klick zum Vergrößern →

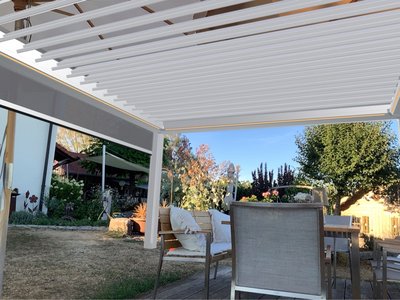

Detail Lamellendach & LED

Detail: Lamellendach & LED

Präzise 3D-Nahaufnahme der verstellbaren Aluminiumlamellen und verdeckten LED-Lichtleisten.

Technik Klick zum Vergrößern →

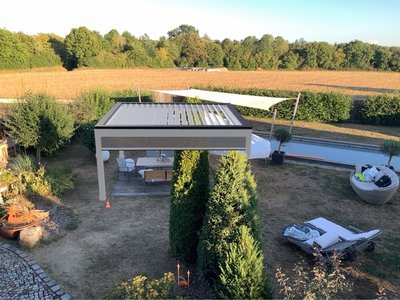

Vogelperspektive Dachaufsicht

Vogelperspektive & Dachaufsicht

Erhöhte Perspektive aus dem Obergeschoss auf das Lamellendach und die Terrassensituation.

Vogelperspektive Klick zum Vergrößern →

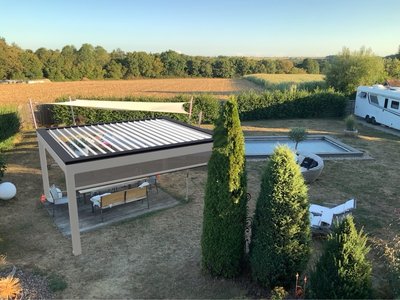

Panorama Vogelperspektive

Panorama-Vogelperspektive

Weitläufige Übersicht über das gesamte Anwesen, Naturpool, Rasen und freie Landschaft.

Vogelperspektive Klick zum Vergrößern →
Fundament Abmessungen

Fundament Abmessungen

Skizzierte Bemaßung der Terrassen- und Fundamentfläche (5.0m x 4.0m).

Technik Klick zum Vergrößern →
Fundament Detail

Fundament Detail

Detaillierte Ansicht des Fundaments und der Entwässerung (Kiesbett & Rohre).

Technik Klick zum Vergrößern →
Lamellendach Terrasse

Terrasse mit quer Dielen

Übersicht der Terrasse mit teilgeöffnetem Lamellendach und quer verlegten Bodendielen.

Außenansicht Klick zum Vergrößern →
Lamellendach Abend

Terrasse mit längs Dielen

Stimmungsvolle Beleuchtung des Essbereichs mit längs verlegten Bodendielen.

Ambiente Klick zum Vergrößern →
Alte Terrasse

Alte Terrasse (Bestand)

Vogelperspektive auf das Grundstück mit den Einmessungen der bestehenden Holzterrasse.

Klick zum Vergrößern →
Neu geplante Terrasse

Neu geplante Terrasse

Planungsansicht der neu positionierten und vergrößerten Grundfläche (5.0m x 4.0m) für den Pavillon.

Klick zum Vergrößern →

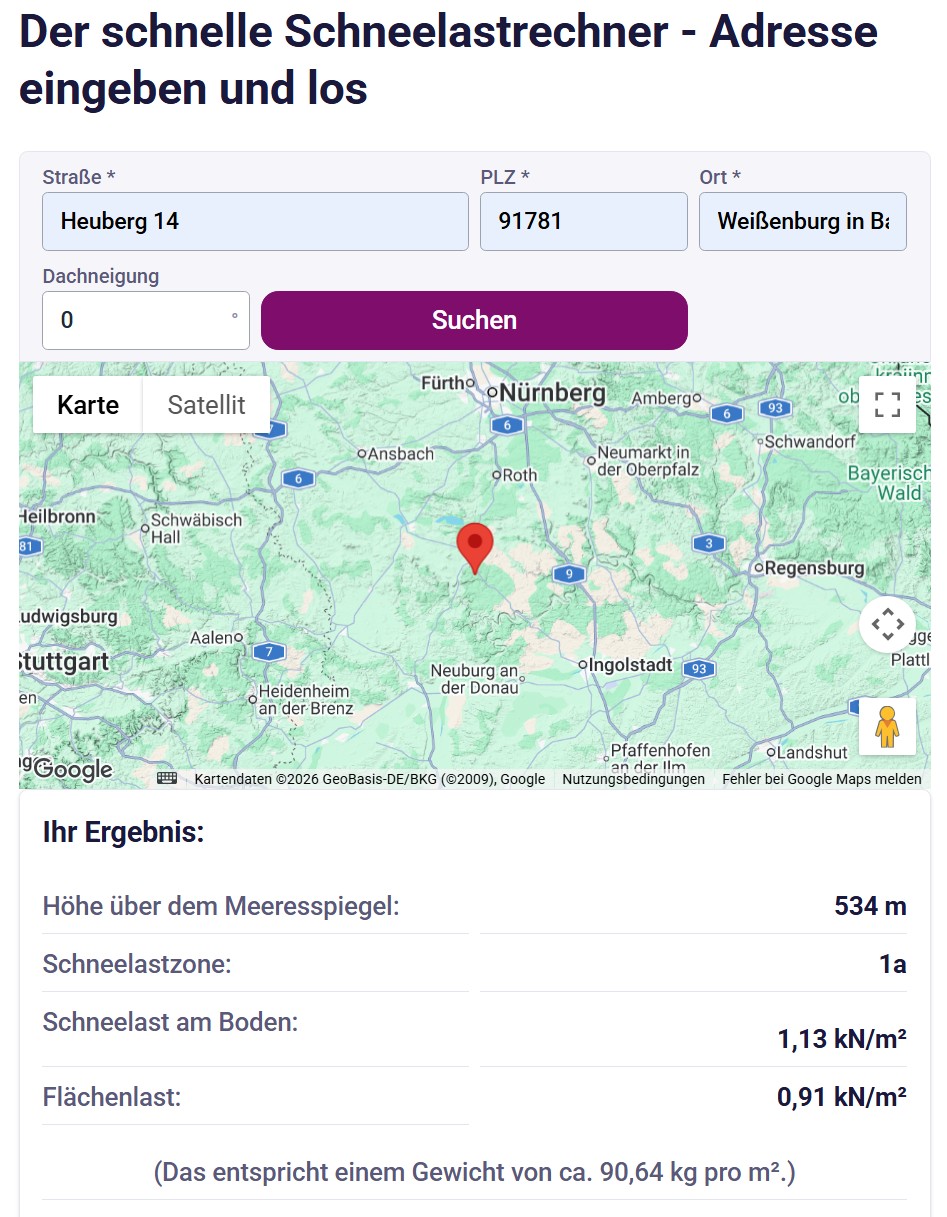

Schneelastrechner Weißenburg

Schneelastrechner Weißenburg

Lokale Berechnung der Schneelast für den Standort Heuberg 14 (SLZ 1a, 90,64 kg/m² Flächenlast).

Klick zum Vergrößern →
Wirtschaftlichkeitsanalyse

Vorliegende Angebote der Fachbetriebe

Gegenüberstellung von vier eingeholten Angeboten für das Lamellendach (4,50 × 4,00 m) inklusive 2x ZIP-Screens, LED-Beleuchtung, Funksteuerung und Montage.

Wichtiger Statik-Befund zu den vorliegenden Angeboten (50–100 kg/m²)

Alle vier bisher vorliegenden Angebote (KIPF, Felix Lang, Rollo-Engelhardt, Wolf) basieren auf den Modellen WAREMA Lamaxa L50 und Brustor B200XL. Eine lokale Berechnung für den Standort Heuberg 14 (534 m ü. NN) ergibt Schneelastzone 1a mit einer minimal geforderten Flächenlast von 90,64 kg/m².

Konsequenz: Das Modell L50 fällt wegen zu geringer Schneelast offiziell aus. Selbst das stärkere Modell WAREMA L60 hat laut Herrn Vogler (Rollo-Engelhardt) bei 5x4m nur eine Sicherheit von exakt 90 kg/m² – und bietet somit keinerlei Reserve. Das Hella VENTUR System bietet hier mit ~240 kg/m² die deutlich verlässlichere Statik.
Aktuell in Anfrage / Warten auf Angebot: ⚡ WAREMA Lamaxa L60 (230–350 kg/m²) ⚡ HELLA VENTUR (125–500 kg/m²) ⚡ WEINOR Artares (100–220 kg/m²)
Unvollständig aufgeschlüsselt

KIPF OutdoorLiving

91801 Markt Berolzheim / Schwabach
WAREMA / KIPF Lamaxa L50
Schneelast 50–100 kg/m² (Öffnen bei Schnee)
Gesamtpreis Brutto (inkl. 19% MwSt.)
20.392,49 €
Netto: 17.136,55 € (inkl. 4% MTZ & 545,50 € Aufmaß/Lieferung)
  • Maße: 4500 × 4000 mm, Durchgangshöhe 2250 mm
  • Lamellen: Bis zu 150° drehbar, Motor in Mittel-Lamelle
  • 2x GranTex easyZIP: 4500 mm + 4000 mm mit WMS Funkmotoren
  • Steuerung: WMS Handsender plus & Anschlussbox L50
  • Angebots-Nr.: AN202356 vom 11.08.2026 (Andreas Wiesinger)
Angebot KIPF PDF öffnen
Favorit (Sehr detailliert)

Felix Lang Sonnenschutz

90574 Roßtal
Brustor B200XL (21 cm Lamellen)
Schneelast 50–100 kg/m² (Öffnen bei Schnee)
Gesamtpreis Brutto (inkl. 19% MwSt.)
26.123,36 €
Netto: 21.952,40 € (inkl. 10% Rabatt & 1.850 € Montage)
  • Maße: Breite 450 cm, Ausfall 400 cm, 4 Pfosten
  • Farben: Dach RAL 7016 (Anthrazit), Lamellen RAL 9016 (Weiß)
  • LED: Integrierte LED-Beleuchtung Funk io dimmbar (1.125 €)
  • 2x ZIP-Screens: 450 cm (2.270 €) + 400 cm (2.108 €)
  • Montage: 2 Monteure inkl. Anfahrt & Befestigung (1.850 €)
Angebot Lang PDF öffnen
WMS Smart Home

Rollo-Engelhardt GmbH

91154 Roth
WAREMA Lamaxa L50
Schneelast 50–100 kg/m² (Öffnen bei Schnee)
Richtpreis Brutto (inkl. 19% MwSt.)
24.000 – 29.500 €
Unverbindliche Richtpreis-Kalkulation inkl. Montage
  • Maße: 4000 × 4500 mm, freistehende Ausführung
  • 2x GranTex easyZIP: Hochreißfeste Seitenverschattung
  • 2x LED/RGB: Dimmbare Lichtprofile an der Traverse
  • Wetterstation: WMS Frost-, Wind-, Regen- & Helligkeitssensor
  • Smart App: WMS WebControl pro (Smartphone & Alexa)
Angebot Engelhardt PDF
WMS Vollausstattung

Wolf GmbH Fachhandel

91731 Langfurth
WAREMA Lamaxa L50
Schneelast 50–100 kg/m² (Öffnen bei Schnee)
Richtpreis Brutto (inkl. 19% MwSt.)
26.600 – 32.800 €
Unverbindliche Richtpreis-Kalkulation inkl. Montage
  • Maße: 4000 × 4500 mm, Gestell Graualuminium
  • 2x GranTex easyZIP: Windfeste Senkrechtmarkisen
  • 2x LED/RGB: An Traversen montiert, direkt/indirekt
  • WMS Wetterstation: Automatischer Regenschluss & Frostschutz
  • WMS WebControl pro: Vollständige App- & Sprachsteuerung
Angebot Wolf PDF

Lokale Schneelast-Berechnung (Heuberg 14, Weißenburg)

Laut Online-Schneelastrechner für den genauen Standort in Weißenburg (Schneelastzone 1a, 534 m ü. NN) ergibt sich eine gesetzlich geforderte Flächenlast von 0,91 kN/m² bzw. 90,64 kg/m².

Schneelastrechner Weißenburg

Quelle: panelsell.com/schneelast-berechnen

Vergleichskriterium 1. KIPF (Markt Berolzheim) 2. Felix Lang (Roßtal) 3. Rollo-Engelhardt (Roth) 4. Wolf GmbH (Langfurth) 5. WEIL (Mainburg)
Hersteller & Modell WAREMA / KIPF Lamaxa L50 Brustor B200XL WAREMA Lamaxa L50 WAREMA Lamaxa L50 HELLA VENTUR ONE
Abmessungen (B × L) 4.500 × 4.000 mm (DH: 2250 mm) 4.500 × 4.000 mm (OK: max 3000 mm) 4.000 × 4.500 mm 4.000 × 4.500 mm 4.000 × 4.500 mm (H: 2300 mm)
Lamellen-Eigenschaften Bis 150° drehbar, Motor integriert 21 cm XL-Lamellen, drehbar Wendbare Lamellen, Motor integriert Wendbare Lamellen, Motor integriert Bis 135° wendbar
ZIP-Senkrechtmarkisen 2x GranTex easyZIP (4,5m + 4,0m) 2x ZIP-Screens front (4,5m + 4,0m) 2x GranTex easyZIP (aufgesetzt) 2x GranTex easyZIP (aufgesetzt) 2x VENTUR SIDE (Vollintegriert)
LED-Lichtsystem Optional erweiterbar Integrierte LED Funk io dimmbar 2x LED/RGB an Traverse (dimmbar) 2x LED/RGB an Traverse (dimmbar) Innenrahmen warmweiß, dimmbar
Steuerung / Funk WAREMA WMS (Handsender plus) Somfy Funk io WMS Handsender + WebControl pro (App) WMS Handsender + WebControl pro (App) HELLA ONYX (App, Wetter, Funk)
Statische Schneelast 50–100 kg/m² ⚠️ (Schnee öffnen) 50–100 kg/m² ⚠️ (Schnee öffnen) 50–100 kg/m² ⚠️ (Schnee öffnen) 50–100 kg/m² ⚠️ (Schnee öffnen) 125–500 kg/m² (Winterfest)
Montage / Fracht 545,50 € (Aufmaß & Lieferung) 1.850,00 € (Montage mit 2 Monteuren) Inkl. Einbauplanung & Montage Inkl. Planung & Fachmontage 2.789 € zzgl. Anfahrt (118 €)
Endpreis Netto 17.136,55 € (inkl. 4% MTZ) 21.952,40 € ca. 20.168 – 24.789 € ca. 22.352 – 27.563 € 27.392,52 €
Endpreis Brutto (19% MwSt.) 20.392,49 € 26.123,36 € 24.000 – 29.500 € 26.600 – 32.800 € 32.597,10 €
(30.967 € bei Skonto)
In Prüfung & Nachforderung

Ausstehende Schwerlast-Angebote

Um das Lamellendach auch bei geschlossenen Lamellen während des Winters sicher zu betreiben (Schneelastzone 2), wurden gezielt Angebote für folgende Premium-Systeme angefragt:

Warten auf Angebot

WAREMA Lamaxa L60

Schwerlast-System mit Einzelnachweis
Schneelast: 90 kg/m² (L60 bei 5x4m)
Voll winterfest im geschlossenen Zustand
Angebots-Status
In Ausarbeitung
Angefragt über Fachhandelspartner
  • Konstruktion: Doppelwandige Großkammerprofile mit extrem hoher Torsionssteifigkeit
  • ZIP-Integration: Vollintegrierte GranTex ZIP-Führung im Pfosten- und Trägerprofil (keine aufgesetzten Kassetten)
  • Statik-Info (Herr Vogler): Bei 5x4m hat das L60 exakt 90 kg/m² – keine Reserve zur Norm (90,64 kg/m²).
  • Smart Home: WMS Wetterstation (Regen, Wind, Helligkeit, Frost) & WebControl pro
Angebotserhalt erwartet für finale Vergabe
Angebot erhalten

WEIL Sonnen & Sichtschutz

84048 Mainburg
HELLA VENTUR ONE (Schwerlast)
Schneelast ~240 kg/m² (Ganzjährig sicher)
Gesamtpreis Brutto (inkl. 19% MwSt.)
32.597,10 €
Netto: 27.392,52 € | Mit 5% Skonto: 30.967,25 €
  • Maße: 4000 × 4500 mm, Höhe 2300 mm (Titanium RAL 9007)
  • VENTUR SIDE: 2x integrierte Senkrechtscreens (G-Screen)
  • LED: Im Innenrahmen, warmweiß & dimmbar
  • Steuerung: HELLA ONYX (Center, Click, Weather)
  • Montage: Inklusive Montage, Inbetriebnahme & Anfahrt
Angebot Hella WEIL PDF
Warten auf Angebot

WEINOR Artares

Verstärkte Statik-Lamelle (140°)
Schneelast: 100 – 220 kg/m²
SLZ 2 voll abgedeckt bei geschlossenen Lamellen
Angebots-Status
In Ausarbeitung
Angefragt über WEINOR Fachpartner
  • Statik: Speziell verstärkte Statik-Lamelle mit unsichtbar integriertem Antrieb
  • VertiTex II: Unsichtbar integrierte Senkrechtmarkise mit patentierter Opti-Flow-Spannung
  • Öffnungswinkel: Bis zu 140° stufenlos regulierbar für optimalen Sonnenstand
  • Licht: Hochwertige umlaufende LED-Bänder & optionale Pfosten-Beleuchtung
Angebotserhalt erwartet für finale Vergabe
Statik & Normen

Schneelast-Vergleich nach DIN EN 1991

Statische Auslegung und Tragfähigkeit bioklimatischer Pergolen (4 × 4,5 m) im direkten Herstellervergleich für schneereiche Regionen.

Lokale Schneelast-Berechnung (Heuberg 14, Weißenburg)

Laut Online-Schneelastrechner für den genauen Standort in Weißenburg (Schneelastzone 1a, 534 m ü. NN) ergibt sich eine gesetzlich geforderte Flächenlast von 0,91 kN/m² bzw. 90,64 kg/m².

Schneelastrechner Weißenburg

Quelle: panelsell.com/schneelast-berechnen

Hersteller & Modell Zulässige Schneelast (sk) ZIP-Screen Integration Besonderheiten & Statikprofilierung Eignung Weißenburg (SLZ 1a, 534m)
HELLA VENTUR (Angefragt) ~240 kg/m² (180 kg/m² mit Sturm) Vollintegriert (VENTUR SIDE) Massiver 27-cm-Rahmen; für alpine Schneelasten; Porsche Design Exzellent (Ganzjährig geschlossen)
WAREMA Lamaxa L60 (Angefragt) max. 90 kg/m² Vollintegriert (GranTex) Doppelwandige Großkammerprofile; statischer Einzelnachweis DIN EN 1991 Grenzbereich (Norm: 90,64 kg/m²)
WEINOR Artares (Angefragt) 100 – 220 kg/m² Vollintegriert (VertiTex II) Verstärkte Statik-Lamelle mit innenliegendem Motor; 140° Öffnungswinkel Voll abgedeckt
RENSON Camargue 110 – 200 kg/m² Vollintegriert (Fixscreen) Höchste Bündigkeit; windstabil bis 120 km/h; optionale Lamellenheizung Voll abgedeckt
STOBAG Bavona TP6500 bis 110 kg/m² Vollintegrierbar Robuste Schweizer Konstruktion für mittlere Lastzonen Ausreichend
BRUSTOR B200 XL (Angebot Lang) 50 – 100 kg/m² Vollintegriert 21 cm breite XL-Lamellen; primär Sonnen-/Regenschutz (Öffnen bei Schneefall) Lamellen bei Schnee öffnen
WAREMA Lamaxa L50 (KIPF/Wolf/Engelhardt) 50 – 100 kg/m² Aufgesetzt montiert Filigranes Einstiegs- und Leichtbausystem mit hoher Wirtschaftlichkeit Lamellen bei Schnee öffnen

1. Spannweiten-Regel (4,0 m vs. 4,5 m)

Die Lamellen müssen über die kürzere 4,0 m Distanz spannen. Da die Durchbiegung mit der 4. Potenz der Stützweite wächst (w ∝ L4), reduziert die 4,0-m-Spannung die Biegung um ca. 38% gegenüber 4,5 m und maximiert die Tragfähigkeit.

2. Statische Last vs. Betriebslast

Die angegebenen Schneelasten (sk) gelten für geschlossene Lamellen im Ruhezustand. Die motorische Drehung unter Last ist bei allen Herstellern herstellerseitig auf maximal 30–50 kg/m² begrenzt.

3. Frostschutz & Wetterstation

Eine Wetterstation mit Temperatur- und Eissensor verhindert das motorische Drehen bei festgefrorenen Dichtlippen, um Beschädigungen an Antrieben und Gummiprofilen auszuschließen.

4. Fundamentvorgaben

Vier frostfreie Beton-Punktfundamente (Tiefe ≥ 80 cm, ca. 40 × 40 cm) mit bauaufsichtlich zugelassenen Edelstahl-Schwerlastankern sichern die Windabhebekräfte und statischen Lasten ab.

Offizielle Unterlagen

Dokumenten- & PDF-Hub

Laden Sie alle Original-Angebote der Fachbetriebe sowie den Schneelast-Vergleich als PDF herunter.

Angebot KIPF (Markt Berolzheim)
AN202356 | 20.392,49 € brutto | PDF (208 KB)
Angebot Felix Lang (Brustor B200XL)
AG0852 | 26.123,36 € brutto | PDF (220 KB)
Angebot Rollo-Engelhardt (WAREMA)
M1-OL-5039 | Richtpreis 24.000–29.500 € | PDF (665 KB)
Angebot Wolf GmbH (WAREMA)
M1-OL-1158 | Richtpreis 26.600–32.800 € | PDF (670 KB)
Angebot WEIL (HELLA VENTUR)
VDA-3290 | 32.597,10 € brutto | PDF
Statik & Schneelastvergleich
DIN EN 1991 Marktmatrix (7 Modelle) | PDF (25 KB)
Live Konfiguration

Interaktiver Funktions-Simulator

Testen Sie die verschiedenen Betriebsmodi des Lamellenpavillons: von vollständiger Regendichtheit bis hin zum bioklimatischen Sommermodus.

Dachlamellen-Winkel 0° (Regendicht)
Zip-Screens (Seitenbeschattung) Eingefahren (Offen)
Integrierte LED-Beleuchtung 100% (Warmweiß)

100% Regenschutz & Windstabilität

Die doppelwandigen Lamellen schließen bündig ab. Niederschlag wird über das integrierte Dachrinnenprofil unsichtbar durch die Pfosten abgeleitet.

  • Stufenlose Elektromotor-Steuerung per Funk-Handsender (WMS / Somfy io)
  • Automatischer Regensensor schließt das Dach bei Niederschlag
  • Hochwertige Pulverbeschichtung (Qualicoat Klasse 2)
Projekt-Meilensteine

Bauphasen & Realisierungsplan

Strukturierter Ablauf von der Einmessung über die statische Prüfung bis zur schlüsselfertigen Montage.

✓
Abgeschlossen

Phase 1: Einmessung vor Ort & 3D-Simulation

Bestandsaufnahme des Holzdecks, Festlegung der 4,50 × 4,00 m Stützenachsen und Erstellung der vollständigen photorealistischen 3D-Visualisierungen.

✓
Abgeschlossen

Phase 2: Angebotseinholung Leichtbausysteme (50–100 kg/m²)

Einholung von 4 Angeboten für die Einstiegsmodelle WAREMA Lamaxa L50 und Brustor B200XL. Statischer Befund: Nicht ausreichend winterfest bei geschlossenen Lamellen.

3
Aktuelle Phase

Phase 3: Warten auf Schwerlast-Angebote (L60, VENTUR, Artares)

Aktuelle Einholung und Prüfung von Angeboten für hochbelastbare Modelle: WAREMA Lamaxa L60 (bis 350 kg/m²), HELLA VENTUR (bis 500 kg/m²) und WEINOR Artares (bis 220 kg/m²).

4
In Vorbereitung

Phase 4: Finale Vergabe & Fundamentvorbereitung

Auswahl des Bestbieters unter Berücksichtigung der Schneelastreserve, Ausnehmen des Terrassenbelags und Erstellung von 4 frostfreien Beton-Punktfundamenten (≥ 80 cm Tiefe).

5
In Vorbereitung

Phase 5: Montage des Tragwerks & Endabnahme

Aufstellen der Eckpfosten, Verankerung mit Schwerlastankern, Montage der Rinnen-Traversen, Einhängen der Lamellen und Integration der ZIP-Screens samt LED-Beleuchtung.
